以下是:三相电能表校验装置电缆故障测试仪品质优选的图文介绍
天正华意电气设备有限公司(南昌分公司)是一家专业生产销售 手持式光数字测试仪厂家。主要产品有： 手持式光数字测试仪。公司一贯坚持“质量di yi，用户至上，优质服务，信守合同”的宗旨，凭借着高质量的产品，良好的信誉，优质的服务，产品畅销全国近三十多个省，竭诚与国内外商家双赢合作，共同发展，共创辉煌！
三相电能表校验装置 使用入门2.1 主要功能介绍1、校验所有电能表电能误差，校核各种电能表常数；2、同时校验同一回路中的主副表或同一回路中的有功、无功表；3、校验电压、电流、功率、功率因数、相位和频率等电工仪表和变送器；4、测量现场各相电参数指标（U、I、P、Q、Φ、F），同时测量并显示三个电压/电流的波形；5、自动检测钳表误差变化，各相之间互相自检，保证钳表和仪器的长期精度稳定性；6、测量TA变比，测量 PT、CT 二次负荷；7、选配 100A、500A、1000A 钳，直接测量低压计量综合误差；8、测量三相电压、电流的 2～51 次谐波，并可存储全部谐波数据；9、在四个相限识别任意种电能表错误接线，显示任意接线的六角图，能识别IB接入与TV、TA极性接反的情况，还可作为六角图查线培训使用；10、配各类条码扫描枪，将电能表条码扫描并存储到仪器中；11、直接读取多功能电能表数据、测量各种电能表走字误差；12、电池供电、在线取电、外接电源等多种供电方式选择；13、支持小于5mA小电流测试，方便首检无负荷时接线识别；14、可通过U盘、串口、蓝牙等升级软件下载校验数据，可与 PC 机进行通讯；15、配专用电能表管理系统软件，实现无纸化办公；16、存储全部测量数据，包括工作参数，方便事后分析。

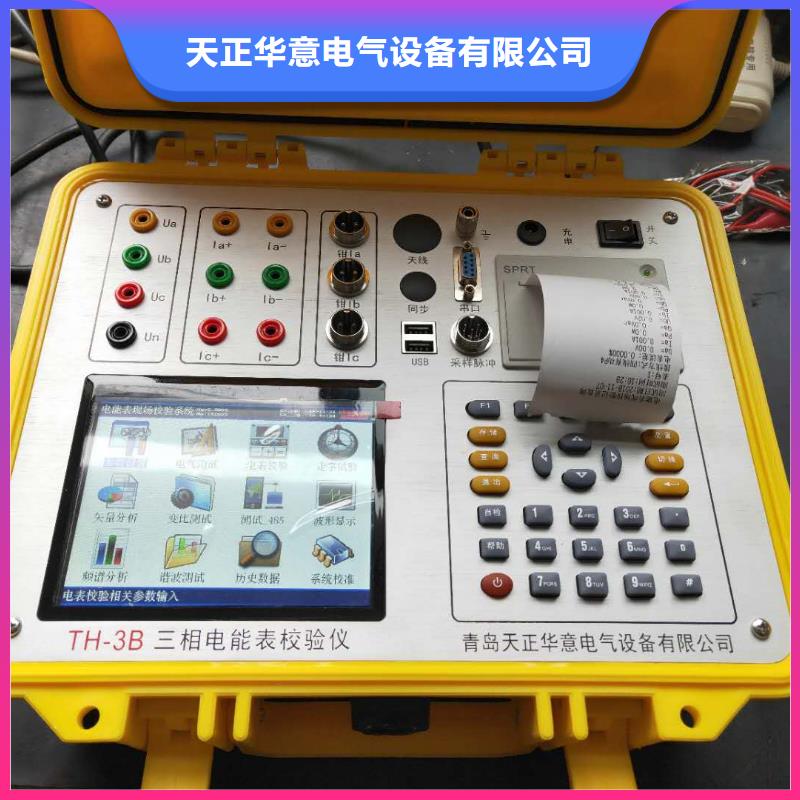

三相电能表校验装置结构外观1、外型尺寸及面板布置?仪器外形正视如图一：图一、仪器正面试图仪器上方是液晶显示器，下方是按键区，顶端为接线部分，包括：电压输入端子UA、UN；电流输入端子红黑各一、（其中红色为电流流入端，黑色为电流流出端 ；钳形电流互感器接口（钳表1、钳表2）；光电及脉冲信号接口。右侧下部为其他接口部分，包括：232串行口（用于上传保存的数据至计算机）；充电器接口，用于连接充电器；USB接口，通过专用数据线可连接电脑，将仪器内存储卡做为大容量存储器使用。侧面图见左侧图二。仪器须及时充电，避免电池深度放电影响电池寿命，正常使用的情况下尽可能每天充电（长期不用 在两周内充一次电），以免影响使用和电池寿命，每次充电时间应在6小时以上。图二?仪器的外包装及配件箱尺寸，如图三所示：图三2、键盘操作键盘共有30个键，分别为：存储、查询、设置、切换、↑、↓、←、→、?、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。?键：确认键；在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。存储键：用来将测试结果存储为记录的形式。查询键：用来浏览已存储的记录内容。设置键：在主菜单按下此键，直接进入参数设置屏。切换键：出厂调试时生产厂家使用，用户不需用到此键。自检键：保留功能，暂不用。帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现相应的功能。
三相电能表校验装置时间校验技术指标1、频率测量范围：0.1HZ～5MHz2、频率测量准确度：±0.2PPM3、日误差准确度：±20ms4、GPS内部对时准确度：10-6秒5、内部晶振稳定度：≤5＊10-8/秒四、装置特点1、校表类型：各种单相／三相有功电能表和无功电能表（包括跨相90°无功、移相60°无功），各种多功能电能表（全电子式、机电式）；2、校表数量：3块（按用户要求可增加）3、控制方式： a、本机键盘操作：能够完成电能计量单元的校验和检定； b、PC计算机操作：运用中文WINDOWS操作系统，所有功能的检定和试验，数据的管理功能和测试报告检定的打印功能。4、试验功能：a、基本误差b、常数试验c、潜动试验d、起动试验e、逆相序影响试验f、谐波影响试验g、计度器总电能示值误差h、组合误差i、日计时误差j、需量指示误差5、数据库管理：查询、统计、 打印、联网6、按被校表类型不同 ，自动转换标准表接线。五、装置工作原理1、工作原理a、信号源及控制部分信号源采用了先进的数字调频、调幅、调相的数字合成正弦波技术，由CPU按要求将正弦波基波或迭加的谐波值（如需输出谐波）进行数字离散后存放于RAM中，频率基准发生器通过计数器将存放于RAM中正弦波数字量输入至6路D／A转换器，分别得到6路互相间具有一定相位关系的数字合成正弦波，作为三相电压和三相电流的信号输入至功率放大器。信号源的幅值调节采用16位D／A转换器，使调节细度达到（0.01％满度）。
