想要更直观地了解变压器直流电阻及变压器变比组别测试仪产品吗？？产品视频，带你走进产品世界
以下是:变压器直流电阻及变压器变比组别测试仪的图文介绍
变压器有载开关测试仪、操作指南面板端子说明a、变比校准部分标准面板右边A、X、Ao、Xo、0-200V、Xo接线端子，其中A、X 与Ao、Xo端子（分别为双级电压互感器励磁绕组，比例绕组输入端，采用并联连接方式）组合为初级输入电压信号输入端。0-200V、Xo端子为设定比率次级电压信号输出端。 进入变比功能后可以选择采用二次电压输入还是变比输入采用输入二次电压方式 点击二次电压，会出现一个键盘输入，在键盘里输入二次电压值，值是200多只能输入5位小数。如11.11111V设备会自动计算出此时实际变比，并显示出来。同样采用变比值输入采用输入二次电压方式 点击输入变比，会出现一个键盘输入，在键盘里输入变比值，小值是1设备会自动计算出此时实际的二次电压，并显示出来。b、组别校准部分标准面板左边A、B、C、a、b、c接线端子，分别三相变压器初级绕组和次级绕组接线端。在此选择组别在此选择是常规组别还是Z形组别选择常规组别后左边变比选择是组别接法里可以选择三种不同的变比。当变比选定后，再可以自由的选择右边的组别方式，此时会在实际变比里显示装置里标准器因为接线方式不同，一次和二次的实际变比值选择Z形组别后左边变比选择是组别接法里可以选择三种不同的变比。当变比选定后，再可以自由的选择右边的组别方式，此时会在实际变比里显示装置里标准器因为接线方式不同，一次和二次的实际变比值四、 注意事项1、设备使用时，先根据需要查表，开关设置出需要的联结组别，再用仪器加压进行校准，在校准过程中不能更换连接导线和改变开关置数。2、变比校准时，输入电压不大于240V，组别校验时输入电压不大与250V。3、请不要自行对本设备进行任何的开箱维修操作，否则将失去保修资格，出现仪器不正常工作现象请联系公司维修部门。五、附件1、 变比组别测试仪检定装置
变压器有载开关测试仪对于运行中的变压器而言，无论过去是否保存有频域特征图，通过比较故障变压器线圈间特征图谱的差异，也可以对故障程度进行判断。当然，如果保存有一套变压器原有的绕组特征图，更易对变压器的运行状况、附近事故后分析和维护检修提供更为有力的依据。变压器绕组变形测试仪由笔记本电脑及单片机构成高精度测量系统,结构紧，操作简单，具有较完备的测试分析功能，对照使用说明书或经过短期培训即可自行操作使用。二、附近主要技术特点1.采集控制采用高速、附近高集成化微处理器。2.笔记本电脑与仪器之间通信USB接口。3.笔记本电脑与仪器之间通信可使用无线蓝牙接口或者无线WIFI接口（选配件）。无线WIFI接口更可以方便的在平板电脑和智能手机上使用。4.硬件机芯采用DDS专用数字高速扫频技术(美国)，通过测试可以准确诊断出绕组发生扭曲、附近鼓包、附近移位、附近倾斜、附近匝间短路变形及相间接触短路等故障。5.高速双通道16位A/D采样(现场试验改变分接开关，波形曲线有明变化)。6.信号输出幅度软件调节，幅度峰值±10V。7.计算机将检测结果自动分析和生成电子文档(Word)。8.仪器具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测量模式。9.幅频特性符合关于幅频特性测试仪的技术指标。横坐标（频率）具有线性分度及对数分度两种，因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线，用户可根据实际需要选用。10.检测数据自动分析系统横向比较A、附近B 、附近C三相之间进行绕组相似性比较其分析结果为:①一致性很好②一致性较好③一致性较差④一致性很差,纵向比较A-A、附近B-B、附近C-C调取原数据与当前数据同相之间进行绕组变形比较其分析结果为: ①正常绕组②轻度变形③中度变形④严重变形11.可自动生成Word电子文档，供保存和打印。12.该仪器完全满足电力标准DL/T911－2004《电力变压器绕组变形的频率响应分析法》的技术条件。

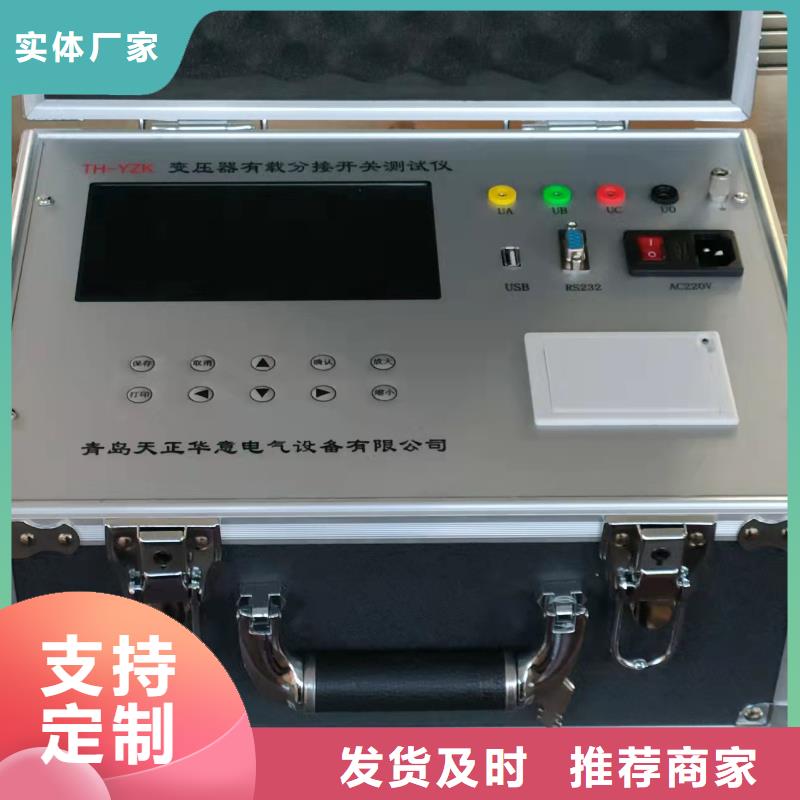

变压器有载开关测试仪开关转换完后，仪器显示：蓝色的线条是仪器自动分析数据标定的线条，可以人性化的改动。此图为变压器有载开关有断点的波形，白颜色的圆圈是提醒用户注意。⑥点击“”放大变形显示，调整数据：可以选择 A相 B相 C相 分别查看按上下可以修改坐标，蓝色的线条一起移动，使测试的结果更加准确。返回上级屏幕这个时候要点击保存。⑦点击“打开”可以查询，保存 删除 导出数据文件导出文件删除二．不带绕组测试①．有中性点的把有载开关的U V W 三相的1 2 3 45。。分别连接在一起仪器的A B C O分别对应的接在U V W和中性点上，接线方式 YO 测试方法和带绕组测试一样。②. 没有中性点的把有载开关的U V W 三相的1 3 5 7。。分别连接在一起2 4 6 8。。分别连接在一起仪器的A B O分别对应的接在U V W上，接线方式Y 测试方法和带绕组测试一样③. 对于中间调压的有载开关U V W 三相的1 2 3 4.。。。分别连接在一起U V W 三相的另外一端都连接在一起作中性点仪器的 A B C O分别对应的接在U V W上和作的中性点上接线方式 YO 测试方法和带绕组测试一样。六．开关的动作原理及数据分析：下图是一相开关的动作原理开关的动作是由a b c d e f g的顺序依次动作，仪器测试出来的波形如下：R0：线圈电阻和连线电阻（不计）.R1：个过渡电阻阻值. R2：第二个过渡电阻阻值T0：同期性（以A相为参考点）T1：个电阻运行时间T2：个电阻与第二个电阻并联运行时间（桥接时间）T3：第二个电阻运行时间T4：整体过渡时间七．上位机的安装：在仪器内面配置的U盘插上电脑，打开U盘，复制文件到计算机的桌面即可。双击文件出现打开U盘，查找可以分析的文件（可以根据时间 档位来查找）点击文件出现光标移到波形中间，显示的是哪个点的时间和阻值。点击转换WORD文档显示:文件在U盘内面，要打开WORD文档显示测试的报告。变压器有载分接开关测试报告测试时间
天正华意电气设备有限公司(河池分公司)位于“【手持式光数字测试仪】之乡”的广西河池，公司拥有一支从事【手持式光数字测试仪】产品研发、设计、制造的技术队伍，技术力量雄厚。
公司长期专注于【手持式光数字测试仪】设计制造，以“产品就是人品”、“真材实料“为行为准则，建立起完善的质量管理体系，以精密制造、精细管理、精心服务赢得了国内外市场信赖。 在用户心目中树立了高品质【手持式光数字测试仪】重服务的形象。
公司恪守“用心管理，精心制造，放心使用，热心服务”的质量方针，坚持以诚取信、以人为本，俱荣同生、合作共赢原则，与客户共同发展，共创辉煌！

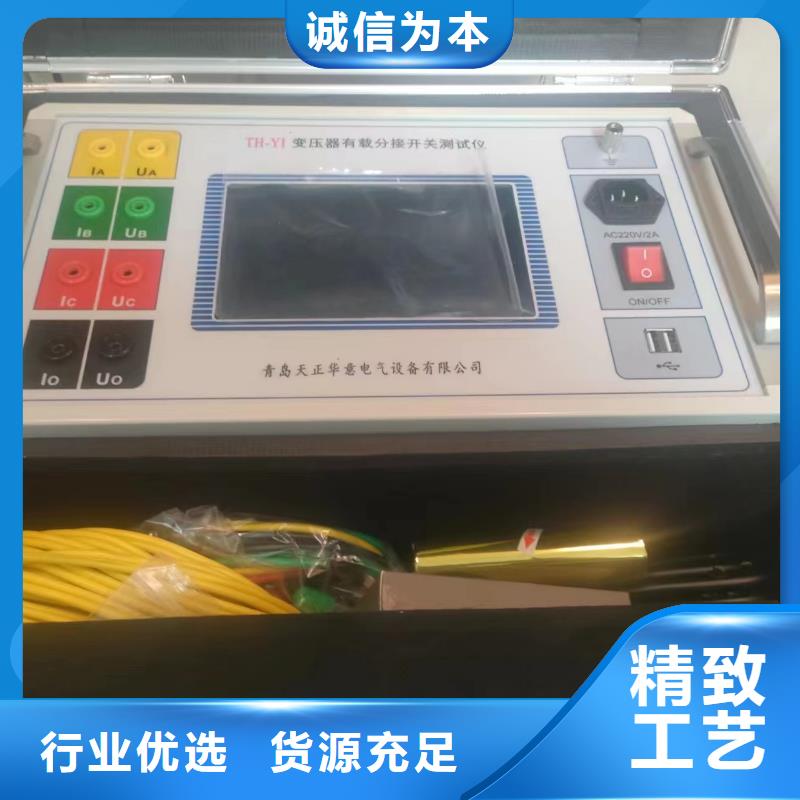

变压器有载开关测试仪调压侧绕组Δ型接线的变压器的接线方法：测试接线方法同图3，操作步骤和数据的分析和其它变压器测试方法一样，只是过渡电阻值需要换算：设测量值为R’，实际值为R，则两相测量时R＝R’，单相测量时R＝2/3 R’。6.2开机界面接好线路，打开电源进入开机界面（如图4）按“↑、↓、←、→” 键改变选中项，按“确认”键进入选中项，进入“参数设置”界面可以进行参数的设置和修改，进入“数据测试”可以进行过渡电阻和过渡时间的测试；进入“历史数据”可以查看仪器存储的历史数据；进入“系统设置”可以进行时间设置，仪器校准和删除记录等。“仪器校准”为出厂前仪器校正所用，设有密码，用户请勿使用。图4 开机界面6.3参数设置界面开机界面进入“参数设置”转入测量参数设置界面， 如图5所示。当前选项为“测量电流”按钮，按“↑、↓、←、→”键可以改变当前选项。按下确认键选中当前选项，按“↑、↓、←、→”键可以改变当前选项值，参数修改完毕后再次按下确认键即可退出“参数修改模式”，此时按“↑、↓、←、→”键 就又变回切换当前选项。按“取消”转回到开机界面。参数说明如下：?测量电流：测试过程中仪器输出的恒定电流。?测量方式：有绕组，即有载分接开关连接在变压器绕组上；无绕组，则表示单独的有载分接开关。?
