想要知道变压器有载开关测试仪便携式故障录波仪好厂家有担当产品如何？看视频就知道！看视频，选产品更明智！
以下是:变压器有载开关测试仪便携式故障录波仪好厂家有担当的图文介绍
变压器有载开关测试仪采用交流法与直流法相结合方式解决了分接开关带绕组状态下现场试验问题采用交流法在现场有载分接开关带绕组状态下，能真实的测试出有载开关的过度波形，通过对交流波形的解析结果是 性的，不存在无法判读等技术争议问题。采用直流法在现场有载分接开关带绕组状态下，能真实的测试出有载开关的直流过度电阻，通过验证现场测试出的过度电阻值与出厂值是一致的，不存在技术差异问题。交流法与直流法相结合方式解决了在现场有载分接开关带绕组状态下试验问题，通过分析测试出的交流过度波形和直流过度电阻值，能准确判断出开关过渡电阻断线、触头接触不良、过渡电阻桥接时间超规程要求等设备的隐性缺陷。使用《交直流参数变压器有载开关现场检测装置》在现场测试已积累了丰富的经验，并已获取了多台开关实测事例。《交直流参数变压器有载开关现场检测装置》将成为现场常规测试设备，已得到推广应用。1.3采用交直流法在现场检测变压器有载开关的过度波形有标准依据电力行业新标准对有载分接开关现场试验项目、试验方法、缺陷判断依据做出了明确规定：新标准在4.1 试验项目、周期及标准，第1项规定：测试项目“测量过渡电阻值”中规定，“电阻值与铭牌值的偏差不大于±10%。”。新标准在4.1 试验项目、周期及标准，第8项规定：测试项目“测量触头变换程序、电流的连续性、三相开断不同步时间”中规定采用交流方法测量，新标准在4.1 试验项目、周期及标准，第8项规定：判断有载分接开关是否良好的标准依据是：“1) 与制造企业技术要求相符； 2) 测试电流无断续； 3) 三相开断不同步时间不大于3 ms。”。观察开关过度波形（即：交流电流测试波形）的连续性，电流波形是连续的，说明开关触头接触良好，若电流波形出现不连续断点，说明开关存在隐患。新标准在4.1 试验项目、周期及标准，第8项规定：新标准对交流方法测试周期也作出了明确规定：“1) 交接时；2) 分接开关大修时；3) 随同变压器检修试验周期”。新标准在“第4章现场测试，第4.1节试验项目、周期及标准，第1项：测量过渡电阻值周期：“更换过渡电阻时”，也就是说新标准规定测量过渡电阻值只需在“更换过渡电阻时”仅测试一次，以后不要随同常规检修测试了，因为从已测试出的交流波形中能明确观察出过渡电阻的断开等故障。
变压器有载开关测试仪开机界面接好线路，打开电源进入开机界面（如图4）按“↑、↓、←、→” 键改变选中项，按“确认”键进入选中项，进入“参数设置”界面可以进行参数的设置和修改，进入“数据测试”可以进行过渡电阻和过渡时间的测试；进入“历史数据”可以查看仪器存储的历史数据；进入“系统设置”可以进行时间设置，仪器校准和删除记录等。“仪器校准”为出厂前仪器校正所用，设有密码，用户请勿使用。图4 开机界面6.3参数设置界面开机界面进入“参数设置”转入测量参数设置界面， 如图5所示。当前选项为“测量电流”按钮，按“↑、↓、←、→”键可以改变当前选项。按下确认键选中当前选项，按“↑、↓、←、→”键可以改变当前选项值，参数修改完毕后再次按下确认键即可退出“参数修改模式”，此时按“↑、↓、←、→”键 就又变回切换当前选项。按“取消”转回到开机界面。参数说明如下：?测量电流：测试过程中仪器输出的恒定电流。?测量方式：有绕组，即有载分接开关连接在变压器绕组上；无绕组，则表示单独的有载分接开关。?测量方向：绕组当前调压方向，为1时表示正向调压，为0时表示反向调压。?分接位置：变压器当前分接头位置,共1~9个分接位置。?触发电平：测量过程中检测到超过此值的电压跳变时认为分接开关已经动作。即仪器的“灵敏度”，设置太高会造成无法触发，设置太低容易造成误触发。?试品序号：用户自行定义的分接开关的编号。图5 参数设置界面6.4数据测试界面开机界面按下“数据测试|”转到图6所示数据测试界面。当前选项为“测试”按钮，按“↑、↓、←、→”键可以改变当前选项。按下确认键选中当前选项。选中“测试”按钮后，界面左半部分显示的是实时测得的仪器接线柱A0、B0、C0之间的电阻（开路状态下1A为大概24Ω，0.5A为大概48Ω）。测量时应待到此值稳定以后（即绕组充电已饱和, 该静态电阻值很重要，一定要等其稳定，容量越大的变压器稳定的时间越长， 大概几十秒，到几分钟。）再按下“动作开关”按钮，同时开始捕捉开关的动作，此时可以动作被测分接开关。测试仪捕捉到开关动作波形后会在界面右半部分显示动作波形。触发完成后按下“波形分析”按钮可进入波形分析界面。
天正华意电气设备有限公司(威海分公司)是集研发、生产、销售、服务为一体的企业，拥有先进的 手持式光数字测试仪技术优势、员工队伍以及完善的售后服务体系。公司生产的 手持式光数字测试仪遍布全国各地，以其品质赢得广大客户的信赖和好评。 在新的形势下，天正华意电气设备有限公司(威海分公司)始终秉承“质量、用户、信誉”的经营宗旨，坚持“科技兴厂、以人为本”的战略方针，在注重实践与探索的同时，不断追求 手持式光数字测试仪产品创新、服务创新，致力于为海内外客户提供的产品和的服务。
变压器有载开关测试仪直流试验测试操作流程5.4.1测试前设置相关参数测试流程与交流测试方法相同，可参考5.3.1.5.4.2测试操作流程首先将“信息设置”中“AD配置”的“输入信号”选择为“直流输入”，如图。然后将“采样频率”修改为10K后，点击“应用”后点击“确认”。现在仪器就进入了直流测试模式。直流测试模式，测试前不用再去设置“阀值设定”，和调节仪器的内部电源。其他测试流程同交流测试模式的测试方法相同，测试流程首先按下“电源启停”按钮后，点击“测试”进入静态电阻测量界面，等待三相静态电阻趋于稳定平衡并缓冲区显示数据缓存后，点击“准备触发”即可切换有载分接开关完成测试。可参照说明书5.3.2。5.4.3直流档位选择本设备直流档位分为“0.3A”和”1.0A”两个档位，目前0.3A档的测试量程是0-40Ω,1.0A档是0-20Ω（电阻量程可根据要求定制调整）。软件操作如图所示，在“辅助选项”中，在测试前点击“直流档位”操作按钮，即可切换直流档位。

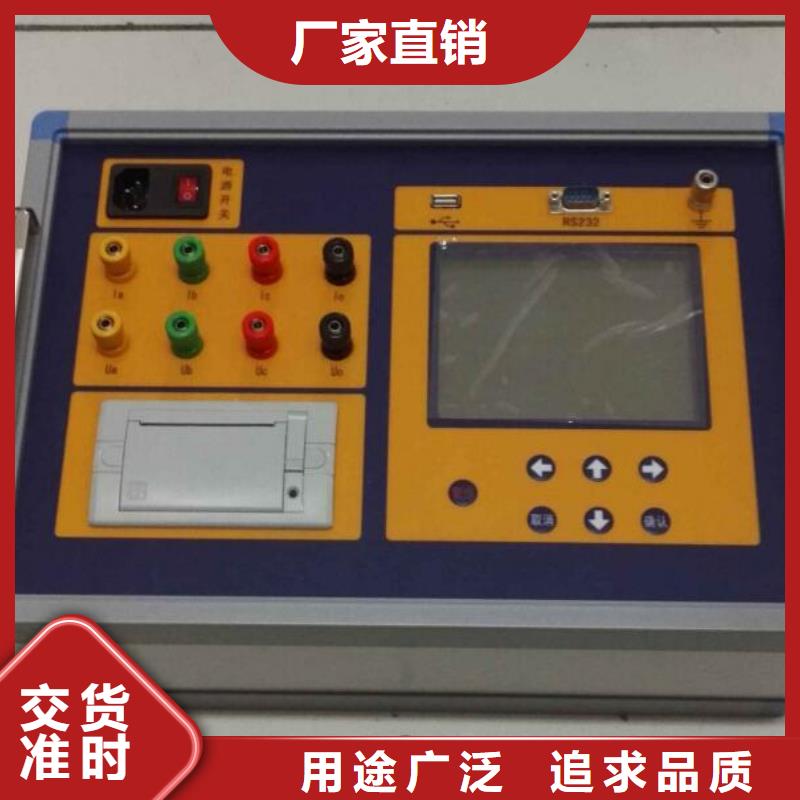

变压器有载开关测试仪单相变压器测试①单相测试主要用于测量单相变压器的短路阻抗，在短路阻抗测量界面下选择“5、单相变压器测试”，按“确认”键进入短路阻抗参数设置界面，同图五。在参数设置界面输入相关参数后按“确认”键，进入测试界面，如图十三：图十三②接线方法短接变压器的对侧接线端子a-x。单相电源接仪器的“入IA”、“入IB”，黄色测试钳一端接变压器接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器接线柱，另一端接仪器的“出IB“和“出Uo”，如图十四所示2、变压器三相负载的测量 图十四①测试方法在主菜单界面选择“三相负载”菜单，按“确认”键进入参数设置界面，如图十五： 图十五按“选择”键选择输入项；←、→ 键用来改变输入位；↑、↓键用来改变输入位数值的大小；按“返回”键退出参数设置界面；按“确认”键保存当前参数后即可进入测量界面，如图十六：图十六在此测量界面按“打印”键可打印数据；按“存储”键存储数据（可选存储介质：本机、优盘）；按“确认”键锁屏，按“取消”键重新测量，按“返回”键返回上一界面。说明：A、显示的“阻抗电压” 、“额定损耗”均是指参数输入折算温度下的折算值。B、由于附加损耗中各部分损耗与频率的关系各不同，而且各部分所占的比例也难分开，不好校正，当负载试验电源的频率与额定频率相比其偏差小于5%时，对负载损耗的测量精度影响不大，满足本仪器精度。 即负载损耗测试适用的电源频率为50Hz±5%。当试验频率不等于额定频率时（其偏差小于5%），负载损耗可以认为近似相等。
