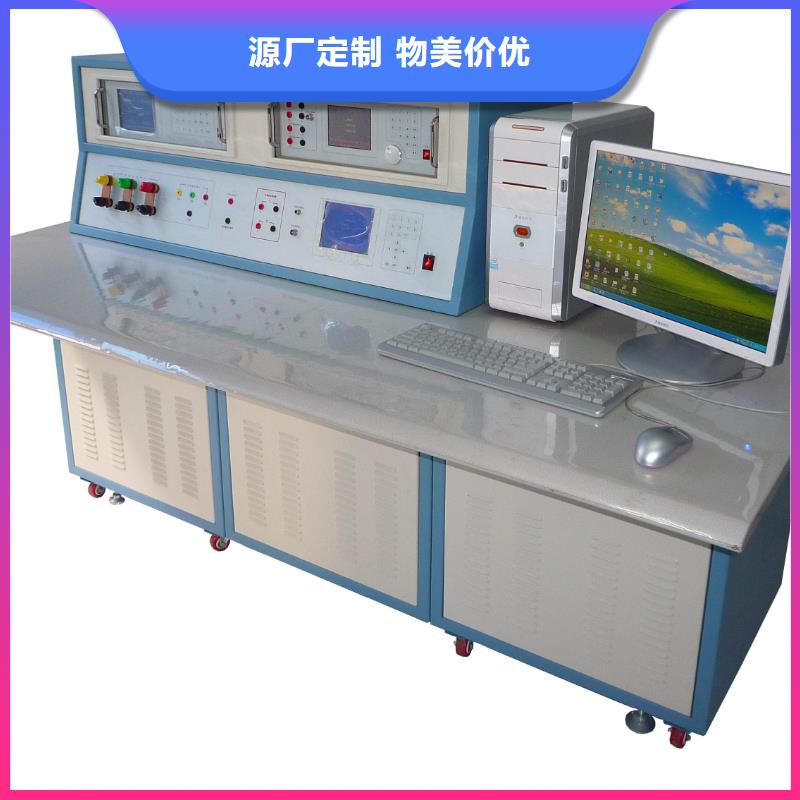

以下是:交流采样现场校验仪励磁系统开环小电流测试仪精心的图文介绍
交流采样现场校验仪操作说明5．1注意事项： 进行电表检测前，通电预热至少20分钟。关机后至少30秒再开机。 电压输出不能短路，电流输出不能开路。 在源操作中要改变电压或电流档位，需先将电压或电流降为零，然后再切换档位。校验75mV表，需专用四芯测试线，输出端在后板上。＊ 装置检定三相两元件表时，被检仪表的B相接装置电压的公共端Uo（黑端）。 装置检测交流单相表时，被检仪表输入接装置的A相输出端。 装置检定电流轻负载表时，请将后板重载/轻载开关向下切换到“轻载（切到“重载”时,装置交流电流输出为输出容量；“轻载”时输出容量约是重载时的一半）。如遇装置工作时发出持续的蜂鸣声，或电压、电流升不起来时，须关机检查。＊ 关机的顺序是先将电压、电流退到零，再揿电源开关。按存储键后数据存储未结束不可中断电源，以免数据遭到破坏！进行初始化时，不可中断电源，以免数据遭到破坏！交流采样器·变送器·仪表校验装置1：源操作：指示仪表3：变送器4：交流采样5：档位校准6：远控青岛天正华意电气设备有限公司图35. 主菜单开机后液晶显示器出现图3所示主菜单画面，根据主菜单提示，按液晶显示器右边数字键进入相应子菜单。如交直流指示仪表校验的全部操作可在“2：指示仪表”中完成。5．3 源操作源操作是指在装置输出范围内，根据需要对交流、直流输出进行设置，可采用“比对法”进行检测仪表。源操作分为“交流输出设置”操作和“直流输出设置”操作。5. 3. 1交流源输出设置在主菜单中，按“1”键进入“源操作”子菜单界面，在“源操作”子菜单中按“1”则显示如图4。在这里，可根据需要对交流源输出进行设置。
天正华意电气设备有限公司(新余分公司)生产销售 手持式光数字测试仪,还有更多 手持式光数字测试仪相关的产品参数、实时报价、市场行情等信息请阅读以下文章了解更多资料。
交流采样现场校验仪额定电压当前的电压量程；额定电流是指当前的电流量程；PT是指电压变比表的变比倍数；CT是指电流变比表的变比倍数；相别是指三相合源和A、B、C分源；分格是指校表过程中，设定用多少分格校完该表的分格数；总分格是指被校表的原有分格数；866.0 W是指被校表的总分度值。可以根据不同的功率表更改数据。显示屏下区域，可以翻页操作，使用【←】、【↑】、【→】、【↓】键可以实现翻页操作。按【↑】、【↓】键后，页面将实现循环翻页。按次【↑】键后页面显示为：根据下区域页面提示：开机默认额定电流量程为5.0A按数字【1】—【8】键可以切换数字所对应的额定电流量程。如按数字【5】键、页面额定电流格中5.0A则切换为10.0A，既本机满量程输出为10A。按数字【9】、【0】键可在正、负功率间切换，开机默认为正功率、负功率只对有特殊要求的用户提供。按第二次【↑】键后页面显示为：开机默认额定电压量程为100V，额定电压量程的切换方法与额定电流量程的切换方法一样。这里就不再阐述。按【7】-【0】键后，实现输出相别的切换。按【9】键后则本机只实现B相电压、电流的输出。其它雷同。按第三次【↑】键后页面显示为：开机默认相位为50Hz，操作方法同上。
tianzh
交流采样现场校验仪【监控】当置入各数据出现错误时，可按监控键后输入数字键、再按相应的【电压】、【电流】、【频率】或【相位】键可送入相应的电压、电流、频率、相位的幅值，；【表号】1、可配合查询键使用，查询被校表的数据（以上在说明【查询】时已阐述）；2、本机在受计算机控制通讯时，按下【表号】后显示屏出现远控字样即允许与计算机通讯；如图显示：【分格】1、校指示仪表时置入相应被校表的分格数；2、在校验电能表时，用作置入被校表所须校验的圈数；【复位】则机内所有数据，恢复到初始状态；3、方向键：【←】、【↑】、【→】、【↓】为翻阅菜单及移动光标的作用。总电源开关：为开启本机电源。开机后显示屏进入主菜单，如图显示：显示屏分为上、下两个区域，以空格为界。显示屏中黄点为光标，将光标移至相应的格内则允许改变相应的各种数据。以空格以上的区域又分为显示格和数据输入格。Ua、Ub、Uc、Ia、Ib、Ic、P（功率）为输出实际值显示格，既显示本机所输出的A、B、C各相的交流电压、电流、功率。（注：在输入交流电流时，交流电流输出端应短路。在输入直流电流时，将A相交流电流输出端开路，将直流电流输出端短路。在输入交、直流电压时，电压输出端应开路。）由于本机设计的是定频、定相源，所以Φa、Φb、Φc、Hz、COSΦ显示格是数据输入显示格，根据被校表的要求在校表前输入的，具体输入方法见上。额定电压、额定电流、PT、CT、相别、分格、总分格也是数据输入显示格，具体输入方法见后。
